ヒープを配列で実現するプログラム


2020-09-08 更新

この連載では、基本情報技術者試験で、多くの受験者が苦手意識を持っている午後試験の「アルゴリズム穴埋め問題」に的を絞って、正解を見出すポイントを詳しく説明します。

苦手を克服するには、短いプログラムを何度も練習して、穴埋めに慣れることが重要です。

そのために、実際の試験問題の一部をアレンジした練習問題を作りました。とても短い問題ですので、気軽に取り組んでください。

info編集部注: 本記事では過去問題を一部改変しています。

練習問題

info編集部注: スマートフォンでご覧の際は、アルゴリズムを横スクロールすると全文をご覧になれます
問 8 (平成 30 年度 春期 午後)を一部改変

副プログラム makeHeap は、配列 data に格納されている hnum 個( hnum > 0 )のデータを、次の(1)~(3)の規則で配列 heap に格納して、ヒープを配列で実現する。配列の添字は、 0 から始まる。

(1)
heap[i]( i = 0, 1, 2, ・・・)は、ヒープの節に対応する。
(2)
heap[0] は、根に対応する。
(3)
heap[i]( i = 0, 1, 2, ・・・)に対応する節の左側の子は heap[2 × i + 1] に対応し、右側の子は heap[2 × i + 2] に対応する。子が一つの場合、左側の子として扱う。

ヒープの例を図 1 に、図 1 に対応する配列 heap の例を図 2 に示す。

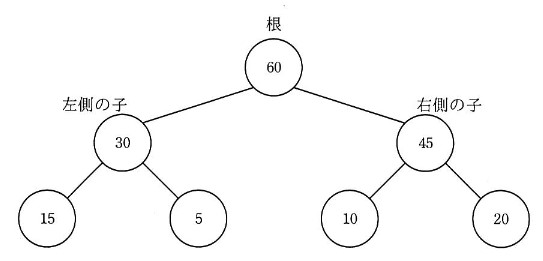

図 1 ヒープの例

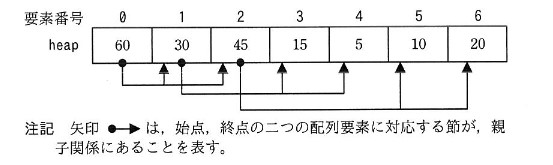

図 2 図 1 のヒープの例に対応した配列 heap の内容

[プログラム]

○副プログラム:makeHeap(整数型:data[], 整数型:heap[], 整数型:hnum)
○整数型:i, k
■ i:0, i < hnum, 1
|・heap[i] ← data[i]	/* heapにデータを追加 */
|・k ← i
|■ k > 0
||▲   a
|||・swap(heap, k,   b  )
|||・k ← parent(k)
||+---
|||・break		/* 内側の繰り返し処理から抜ける */
||▼
|■
■

設問 プログラム中の   に入れる正しい答えを、解答群の中から選べ。

  • プログラムおよび解答群の中で使われている関数 lchild( 整数型:k ) は、添字 k の配列要素に対応する節の左側の子の添字 2 × k + 1 を戻り値として返す。
  • 関数 rchild( 整数型:k ) は、添字 k の配列要素に対応する節の右側の子の添字 2 × k + 2 を戻り値として返す。
  • 関数 parent( 整数型:k ) 関数は、添字 k の配列要素に対応する親の添字 ( k - 1 ) ÷ 2 (小数点以下切捨て)を戻り値として返す。
  • 副プログラム swap( 整数型:heap[], 整数型:i, 整数型:j )は、 heap[i] と heap[j] の値を交換する。

a に関する解答群

ア heap[k] > heap[lchild(k)]
イ heap[k] > heap[parent(k)]
ウ heap[k] > heap[rchild(k)]
エ heap[k] < heap[lchild(k)]
オ heap[k] < heap[parent(k)]
カ heap[k] < heap[rchild(k)]

b に関する解答群

ア heap[hnum-1]
イ heap[k]
ウ parent(hnum-1)
エ parent(k)

ポイント1:シラバスに示されたアルゴリズムとデータ構造を知っておこう

この問題を見て「ヒープって何だろう?」と思った人は、試験の出題範囲の学習が不足しています。 IPA(情報処理推進機構)の Web ページから試験の出題範囲の細目を示した シラバス という資料を入手できます。

これを見ると、「代表的なアルゴリズム」および「データ構造の種類」として、以下が出題範囲であることが示されています。ここには、ちゃんと「ヒープ」という言葉があります。

【代表的なアルゴリズム】

(1)整列・併合・探索のアルゴリズム
 整列のアルゴリズム、併合のアルゴリズム、探索のアルゴリズムの基本的な設計方法を理解する。
用語例選択ソート、バブルソート、マージソート、挿入ソート、シェルソート、クイックソート、ヒープソート、線形探索法、2分探索法、ハッシュ表探索法

(2)再帰のアルゴリズム
 再帰的アルゴリズムの基本を理解する。
(3)グラフのアルゴリズム
 グラフのアルゴリズムの基本を理解する。
用語例深さ優先探索、幅優先探索、最短経路探索

(4)文字列処理のアルゴリズム
 文字列処理のアルゴリズムの基本を理解する。
用語例文字列照合

(5)ファイル処理のアルゴリズム
 バッチ処理などで用いる整列処理、併合処理、コントロールブレーク処理、編集処理の基本を理解する。

【データ構造の種類】

(1)配列
 配列の特徴、基本的な操作を理解する。
用語例多次元配列、静的配列、動的配列

(2)リスト
 リストの基本的な考え方、その操作を理解する。
用語例線形リスト、単方向リスト、双方向リスト、環状リスト

(3)スタックとキュー
 スタックとキューの特徴、基本的な操作を理解する。
用語例FIFO、LIFO、プッシュ、ポップ

(4)木構造
 木構造の種類と特徴、木の巡回法、節の追加や削除、ヒープの再構成などを理解する。
用語例根、葉、枝、2分木、完全2分木、バランス木、順序木、多分木、探索木、2分探索木、深さ優先探索、幅優先探索、先行順、後行順、中間順

アルゴリズムに「ヒープソート」があり、データ構造に「ヒープ」があるからこそ、この問題が出題されたのです。

ヒープに限らず、もしもシラバスの中に知らないアルゴリズムやデータ構造があったら、教材(きっと何らかの教材をお持ちでしょう)で学習してください。

すべてを詳細に理解する必要はありませんが、少なくとも、それが何であるかは、わかるようにしておきましょう。

ポイント2:ヒープのデータ構造を知っておこう

ヒープは、1 つのデータが枝分かれして 2 つのデータにつながる 2 分木の一種です。

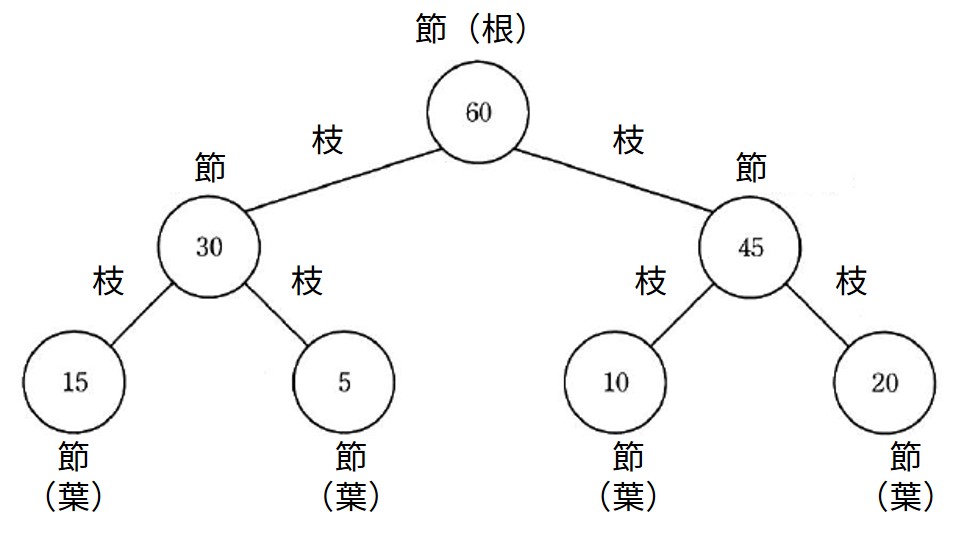

ヒープを図示するときには、慣例として、データを円で囲んで示し、円を線で結んでデータのつながりを示します。

データを「節(ノード)」と呼び、線を「枝(ブランチ)」と呼びます。
枝分かれの元にある節を「親」と呼び、枝分かれの先にある節を「子」と呼びます。
最上部にある節を「根(ルート)」と呼びます。
最下部にあり枝がない節を「葉(リーフ)」と呼ぶこともあります。

どれも、自然界の木の構成要素を示す名称と同じです。

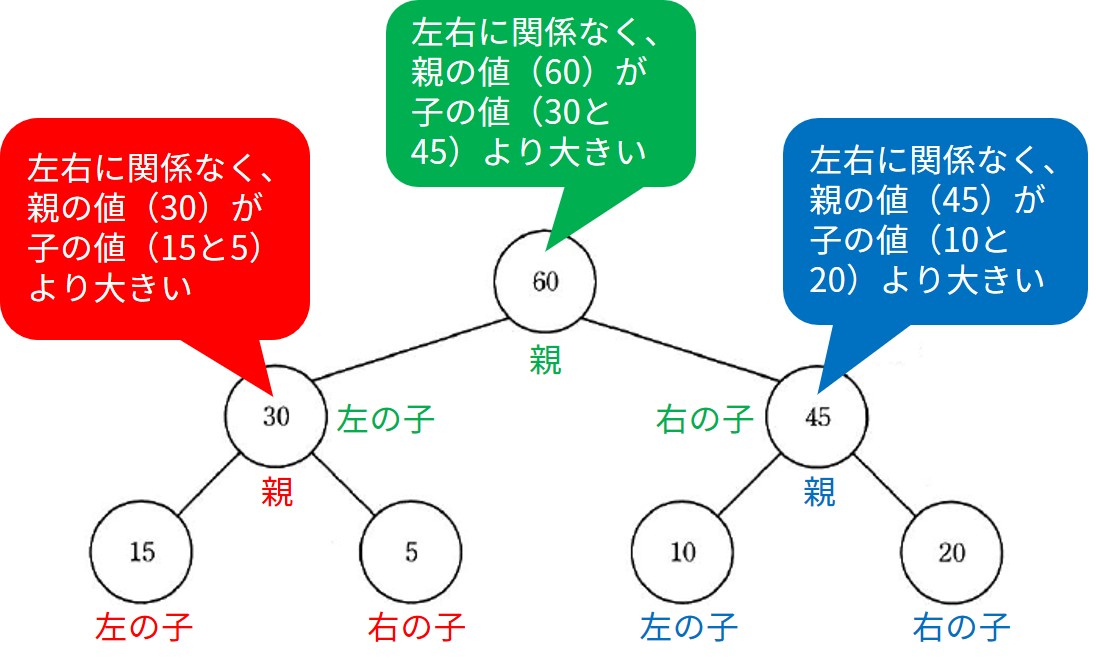

ヒープの構成要素

ヒープでは、
「左右に関係なく、親の値が子の値より小さい」とする場合と、
「左右に関係なく、親の値が子の値より大きい」とする場合があります。

この問題では、後者になっています。

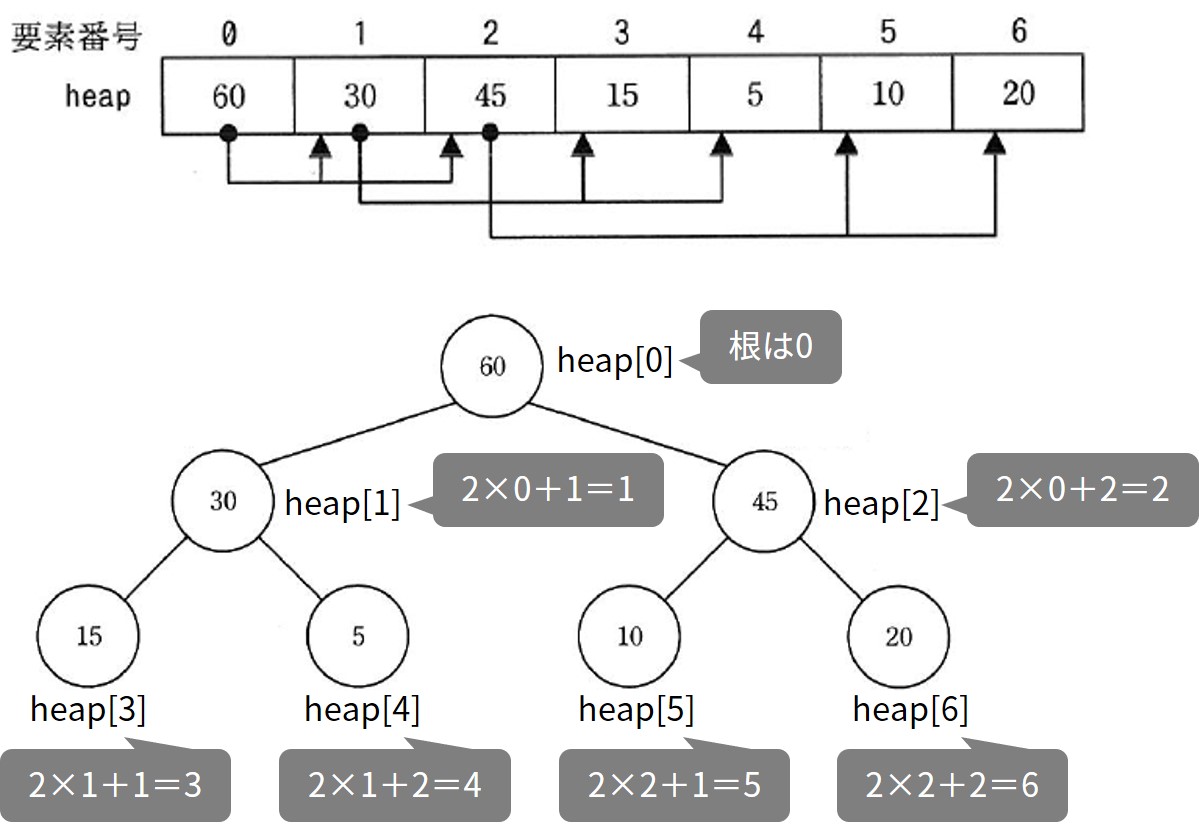

ヒープに限らず、どのようなデータ構造でも、それをプログラムで実現するときには、配列が使われます。

ここでは、問題に示された(1)~(3)の規則で、ヒープを配列で実現しています。


ポイント3:ヒープを作成する手順を知っておこう

この問題を解くには、ヒープのデータ構造だけでなく、ヒープを作成する手順を知っていなければなりません。問題に示された副プログラム makeHeap は、配列 data に格納された hnum 個の要素を、ヒープの形式で配列 heap に格納するものだからです。

ヒープは、以下の(1)~(3)の手順で作成できます。

ここでは、かなり大雑把に手順を示しています。新たな要素を仮に格納してから、要素を交換して、適切な位置に移動させることがポイントです。

  1. 配列 data の要素を先頭から 1 つずつ順番に取り出し、それを配列 heap の同じ位置に仮に格納する。
  2. 配列 heap に新たに格納した要素が、親の要素より大きいなら、両者を交換することを根に達するまで繰り返す(親の要素より大きくない時点で、繰り返しを途中終了することもある)。
  3. 1. と 2. を配列要素の末尾まで繰り返す。

ヒープを作成する手順がわかったら、問題の穴埋めができます。

以下は、手順に合わせたコメントをプログラムに追加したものです。コメントは、   a    b  がある部分まで付けています。

○副プログラム:makeHeap(整数型:data[], 整数型:heap[], 整数型:hnum)
○整数型:i, k
■ i:0, i < hnum, 1      /* 配列 data の要素を先頭から末尾まで処理する */
| ・heap[i] ← data[i]    /* 配列 data の要素を、配列 heap の同じ位置に仮に格納する */
| ・k ← i                /* 新たに格納した要素の添字を k に格納する */
| ■ k > 0               /* k が 0 (根)にたどり着くまで繰り返す */
| | ▲   a           /* [ a ]が真なら関数 swap で交換処理をする */
| | | ・swap(heap, k,   b  )   /* heap[k] と heap[ [ b ] ] を交換する */
| | | ・k ← parent(k)
| | +---
| | | ・break
| | ▼
| ■
■

関数 swap で交換処理をするのは「子が親より大きい」という条件が真の場合です。

ここでは、子が heap[k] であり、その親の添字は関数 parent(k) で求められるので、「子が親より大きい」という条件は、

heap[k]  > heap[parent(k)]

になります。したがって、 a は選択肢イが正解です。

副プログラム swap で交換するのは、 heap[k] と heap[parent(k)] です。副プログラム swap の引数には、交換する要素の添字を指定するので、 b は parent(k) であり、選択肢エが正解です。



いかがでしょうか?

ヒープのデータ構造と、ヒープの作成方法を知っていれば、とっても簡単な穴埋め問題だったはずです。繰り返しアドバイスしますが、もしもシラバスの中に知らないアルゴリズムやデータ構造があったなら、教材で学習してください。

シラバスに示されていることは「知っているよね!」というノリで出題されるからです。



解答a - イ, b - エ

「習うより慣れろ」ということわざがあります。アルゴリズム穴埋め問題の克服に関しては、正にその通りでしょう。

この連載では、これからも短い練習問題を掲載していきますので、穴埋めに慣れることを目指してください。

正解を見出すポイントとして、同じことが示されることもあると思いますが、それは、多くの問題に共通したポイントがあるからです。

それでは、またお会いしましょう!
