作って学ぶLAN構築 研修コースに参加してみた

今回参加した研修コースは 作って学ぶLAN構築 です。

毎回人気のコースですが、今回も満員御礼です。

参加してみると「作って学ぶ~」というタイトル通り、実際にルーターを使ってステップアップしながらLANを構築し、最終的にはDynamic Routingを使って動的にLAN構築してみました。

LAN構築する機会は減ってきているので、体験できる貴重な場になっていること、また実際に構築してみないとわかりにくいスタティックルーティングとダイナミックルーティングの違いが体験できるなど、これからインフラ構築業務に携わる方にはとてもオススメの体験です。

なお、このコースはパート1、パート2と分かれていて、パート2からでも受講できるようになっています。このレポートでは1, 2を通してレポートします!

では、どんな内容だったのか、レポートします!!



想定している受講者

  • TCP/IP通信の基礎知識(IPアドレス、サブネットマスクなど)と基本設定方法を習得していること。

受講目標

  • LANで使用される機器の種類と役割を正確に理解する
  • LANで使用される機器の適切な操作ができるようになる
  • LAN内の正常性を確認する通信テストの手法を習得する

講師紹介

インフラ系コースと言えば、、、

岩木 慎一さん ですね。ちなみに、一番参加してみたレポートを書かせてもらっているかも知れません。

岩木 慎一



実はインフラ実機演習で使うルーターは毎回持ち込み頂いています。この環境があるおかげで、受講者の方が試行錯誤できる環境が出来ています。感謝しかありません!

LAN構築の基礎

まずは簡単にネットワーク機器やIPアドレスの復習からです。



LANの構成要素



  • スイッチングハブ/L2スイッチはハードウェアで動いている
  • ルーター/L3スイッチはソフトウェアで動いている

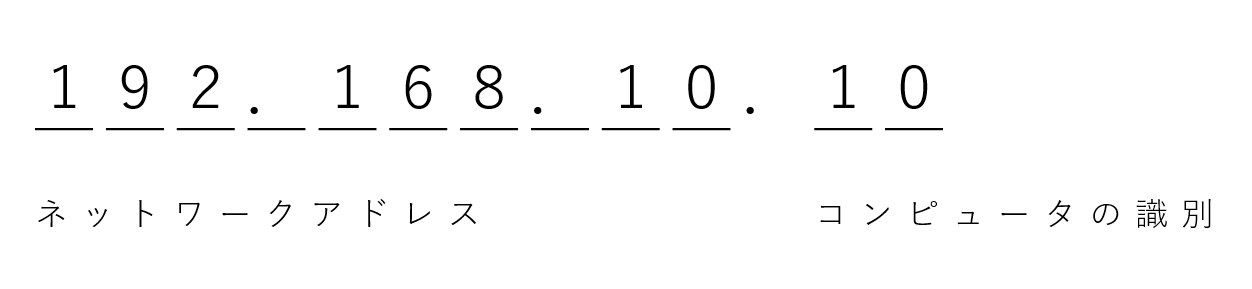

TCP/IPの基本設定



  • LANに割り当てられたアドレスの範囲の最後の番号には注意
    • ブロードキャストアドレスとして使う(255など)
    • 先頭はネットワークアドレスとして使う(0など)
  • デフォルトゲートウェイはルーターのIPアドレス
    • 設定を忘れがち
    • LANからするとインターネットへの出口になる
  • DNSサーバーアドレス
    • DNSは1, 0で表されるIPアドレスを www.hoge.com のような人間がわかるアドレスに変換する
    • なおDNSサーバーのアドレスは ipconfig では出ないので、 ipconfig /all で出力する



  • ipconfig /all で表示される情報

IPv4 アドレス . . . . . . . . . . . .: 192.168.2.1
サブネット マスク . . . . . . . . . .: 255.255.255.0
デフォルト ゲートウェイ . . . . . . .: 192.168.2.1



DNS サーバー. . . . . . . . . . . . .: 192.168.3.11



Windows7 のIPアドレス設定

  • IPアドレスを設定
    • windows キー + R で ncpa.cpl を実行
    • ネットワーク接続のプロパティ > インターネット・プロトコル バージョン4 を開く
    • 設定値を入力
  • コマンドプロンプトから設定を確認
    • ipconfig で確認
    • ルーター等の機器設定後は ping [相手のIPアドレス]
      • 複数LANの場合 tracert -d [相手のIPアドレス]

演習!

ここからはルーターを使って、早速LAN構築の演習です。



初期化

  • PCとスイッチを接続
  • ルーターの電源をON -> 起動
  • Router> とコマンドプロンプトに出たらOK
  • en で特権ユーザーになる
  • 初期化 erase startup-config を実行
  • Tabキーで入力補完できます
  • ルーターを再起動



Ciscoの基本操作



簡単なLAN構築

  • 隣同士でルーター – PC2台を接続
  • PCのIPアドレスを設定
  • 前後の机でルーター同士を繋ぐ
  • ping で疎通確認



PCのデフォルトゲートウェイを設定し、1台のルーター内で2つのLANを繋ぐ

  • ルーターのインターフェースFE0とFE1に異なるネットワークに属するIPを設定
  • ルーターのIPアドレスを設定
    • ex. FE0 10.0.0.254 | 255.255.255.0
    • ex. FE1 20.0.0.254 | 255.255.255.0
  • PCのデフォルトゲートウェイを設定



  • 便利コマンド
    • no logging console でコンソール確認メッセージを抑制
    • no ip domain-lookup でDNSへの問い合わせを無効化



異なるルーターのLANを繋ぐ

  • スタティックルーティングで設定する
  • 異なるルーターを繋ぐ
    • ip route [宛先のIP] [中継点のIP] でルーティング情報を設定





こちらの演習を行い、LAN構築 パート1 は終了しました。



ダイナミックルーティングで設定してみる

続いて、パート2です。

先程のスタティックルーティングでは、やっぱり実習でも間違えやすく、面倒でした。これを自動で設定できるのがダイナミックルーティングです。

以前にもレポートしたOSPFというプロトコルを使います。

ここからはじめるOSPF 研修コースに参加してみた

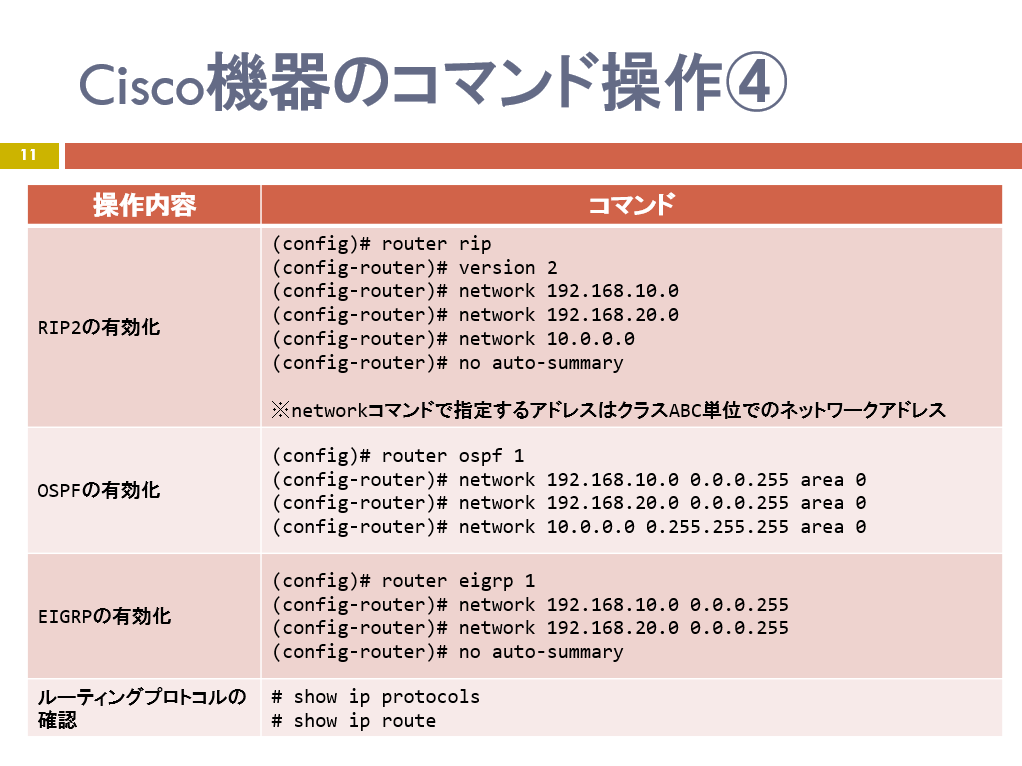

  • OSPFというプロトコルを使って自動で異なるルーティングをやってみる
  • ルーターにOSPFを有効化するコマンド router ospf 1 を実行
  • ルーターにそれぞれのネットワークLANを認識させる network [IPアドレス] [エリア番号]
    • エリア番号は1つ
  • show ip route で確認する
    • なお30秒に1回ルーター同士で情報を交換している
    • ルート上にあるルーター1台に障害が発生すると、自動で回避ルートをたどるようになる



受講者の方もOSPFのラクチンさに驚いていました。





VLANを構築

今回使用しているルーターはルーティングをソフトウェアで制御しています。これを利用してVLANを構築してみます。(SwitchVirtualInterface:SVI と呼ばれるインターフェイス)

  • ルーターにVLANを登録 vlan database
    • VLANの name を登録 [名前] name [名前]
    • VLANを有効化 apply
    • exit で抜ける
  • VLANインターフェイス (ポート) を割り当てる
    • インターフェイスを指定 interface range fa0 - 5 // 0から5のポートを割り当て
    • ポートのモードを変更 switch port mode access
    • 作成したVLANを割り当て swich port access [名前]
    • exit で抜ける
  • VLAN同士を繋ぐ
    • ルーターにVLANのIPアドレスを設定 interface vlan 1
    • 以降はルーターのIPアドレスの設定と同じ
    • exit
  • VLANルーティングを有効化
    • ip routing



これによって仮想でセグメントを分けることが出来たので、セグメント内でのブロードキャストが減り、通信量が抑えられます。



このVLANを構築できたところで、このコースは終了しました。



まとめ

このコースでは、LANをステップアップしながら構築し、なかなか繋がらない -> 繋がった!! 体験や、いちいち面倒な設定をしてから自動設定をラクチン体験するなど、インフラ構築の楽しさが体験できました。

途中出てきたOSPFなどは、なぜその設定になったのか、IPテーブルとは何か、のような知識をこれから深掘りする必要はありますが、百聞は一体験にしかず、まずは便利さを感じてもらうと興味が持てそうだなぁと感じました。

これからインフラ構築に携わる方や、知識だけで余り面白くないとお感じの方には、とてもオススメです!!
